교량 영상 백홀
교량에 설치된 CCTV와 안내 설비의 신호를 구조·관제 구간으로 전달합니다
PUBLIC · VIDEO BACKHAUL
영상이 관제와 구조를 연결하도록
교량과 공원의 CCTV 영상을 무선으로 관제실에 전달합니다
구축·비교시험
현장 배경과 요구

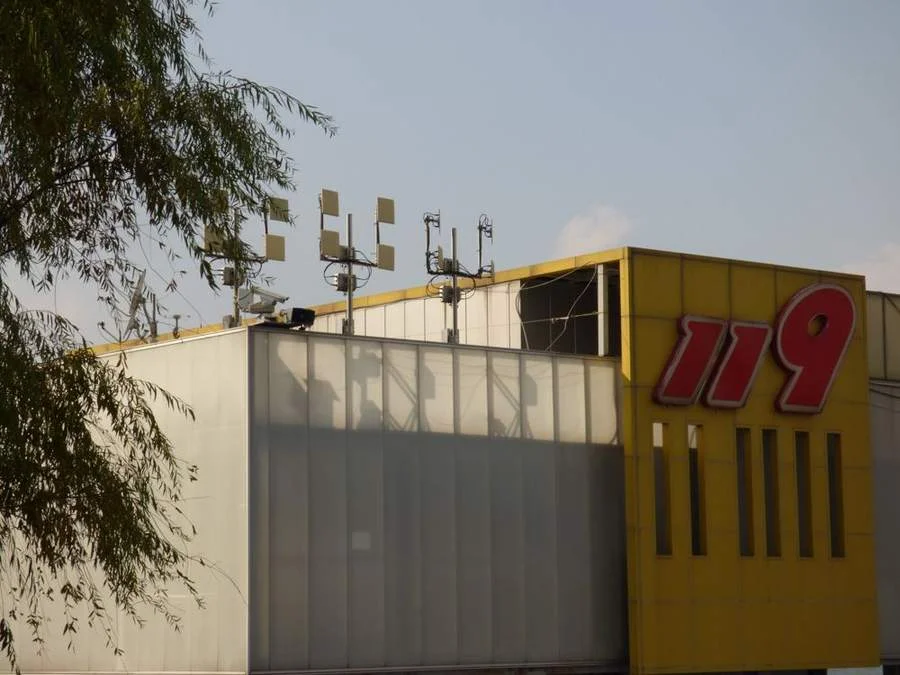

교량·하천·공원의 영상감시 구간은 굴착 허가와 공사기간, 전원·접지와 통신 경로 제약을 함께 고려해야 합니다. 한강 수난구조대 운영 구간은 수난 감시·음성 안내와 구조대 관제실 사이를 연결하는 사례입니다.
한강 교량과 공원에서 CCTV 영상을 무선으로 전송합니다. 장비 교체와 구간별 비교시험을 통해 현장에 맞는 연결 방식을 확인했습니다.
적용 구성과 핵심 기능
공원 폐쇄망 연계
유선 선로를 새로 묻기 어려운 지점의 CCTV를 기존 관제망과 연결합니다
현장별 중계 설계
시야 미확보·수목·교량 구조물에 따라 직접 링크와 중계 설치를 구분합니다
적용 근거와 시험 데이터
2022년 3월 양화·망원공원 CCTV 설치 예정지에서 PTP-5240-G와 비교 장비를 같은 지점에 번갈아 설치한 시험입니다
| 구간 조건 | SAWWAVE RSSI | 기재 속도 | 비교 장비 RSSI | 기재 속도 |
|---|---|---|---|---|
| 1 · 시야 미확보 | −85dBm | 22Mbps | 측정 불가 | 측정 불가 |
| 2 · 중계 설치 | −68dBm | 339Mbps | −84dBm | 23Mbps |
| 3 | −64dBm | 425Mbps | −73dBm | 53Mbps |
| 4 · 중계 | −68dBm | 236Mbps | −88dBm | 측정 불가 |
| 5 · 개활지 | −56dBm | 568Mbps | −72dBm | 153Mbps |
| 6 · 나뭇가지 간섭 | −79dBm | 115Mbps | −87dBm | 측정 불가 |

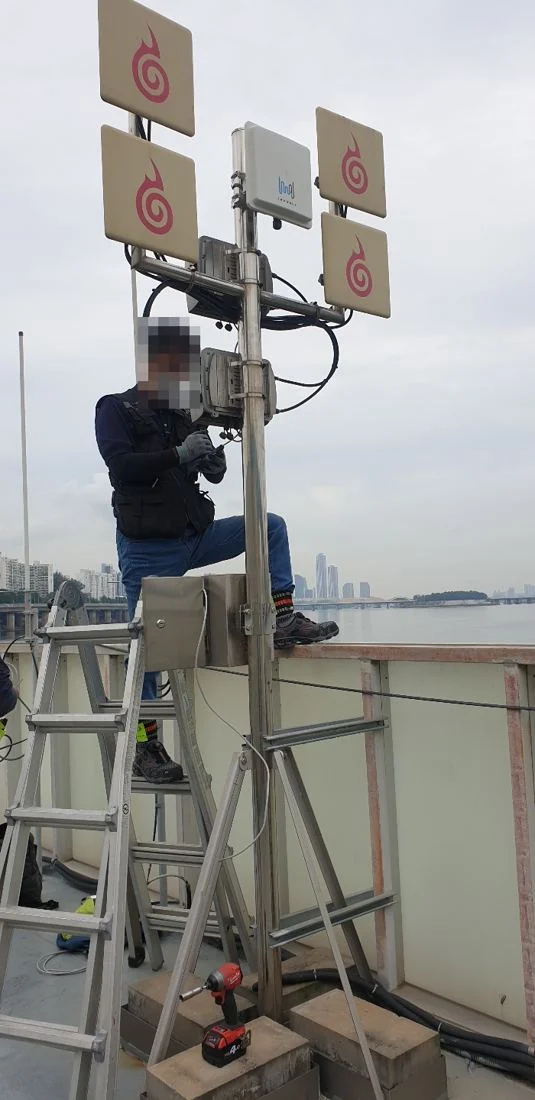

사진으로 보는 현장
이 현장에서 연결이 만드는 가치
공사 제약이 있는 교량과 공원에서 무선 백홀은 영상 경로를 구성하는 선택지를 제공합니다. 현장 전파 환경과 필요한 영상 품질을 함께 확인해 관제 목적에 맞는 망을 설계합니다.
